產品簡介

壓漿劑高速攪拌機是依據JTG 3420-2020《公路工程水泥及水泥混凝土試驗規程》、JTG/T350?2015《公路橋梁預應力孔道壓漿漿體》、JT/T946?2014新標準研發生產。

要用于橋梁，水利，建筑行業，大專院校、科研單位、質檢部門等壓漿劑攪拌，也可試驗室制備預應力孔道壓漿漿體，檢測壓漿劑流動度、泌水率、膨脹率等指標。

工作原理

變頻電機驅動渦輪式雙層攪拌葉片，桶內形成渦流循環，高速剪切打散水泥、壓漿劑粉體團聚顆粒；

采用立式可抬升機頭結構，304 不銹鋼可拆卸攪拌桶；

微電腦定時控制，到達設定時間自動停機，消除人工計時帶來試驗誤差，保證平行試樣試驗結果穩定可靠。

適用范圍

公路高鐵、水利工程工地試驗室、第三方 CMA 建材檢測機構、壓漿劑生產企業、高校土木工程試驗室，用于進廠檢驗、配合比試驗、型式檢驗。

技術參數

電機功率：50W

攪拌葉運轉直徑:220mm

調速方式：變頻無極調速

攪拌葉轉速: 1000?3000r/min 可調

扇葉線速度: 15m/s

攪拌葉片：Φ120mm 雙層渦輪葉片

攪拌筒容量:10L

單次拌合量:(出料) 5?7L

攪拌筒內徑: Φ245mm

輸入電源: AC220V?50Hz

控制系統：數顯定時 + 啟停 + 急停按鈕

升降方式：手動抬升鎖定

整機外形尺寸：480×320×520mm

整機凈重：28kg

標配配件：加厚攪拌桶、拆裝工具

新標準升級特點

變頻無極調速，1000?3000r/min 精準可調，完全達到新標準≥1000r/min 強制轉速要求；

加厚 304 食品級不銹鋼攪拌桶，桶壁帶刻度，不污染漿體；

微電腦定時面板，設置攪拌時間到時自動停機，符合新標準攪拌時長要求；

機頭可以向上抬起鎖定，料桶拆裝簡單，清洗方便；

加厚鋼板烤漆機架，整機減震處理，高速運轉震動小、噪音低。

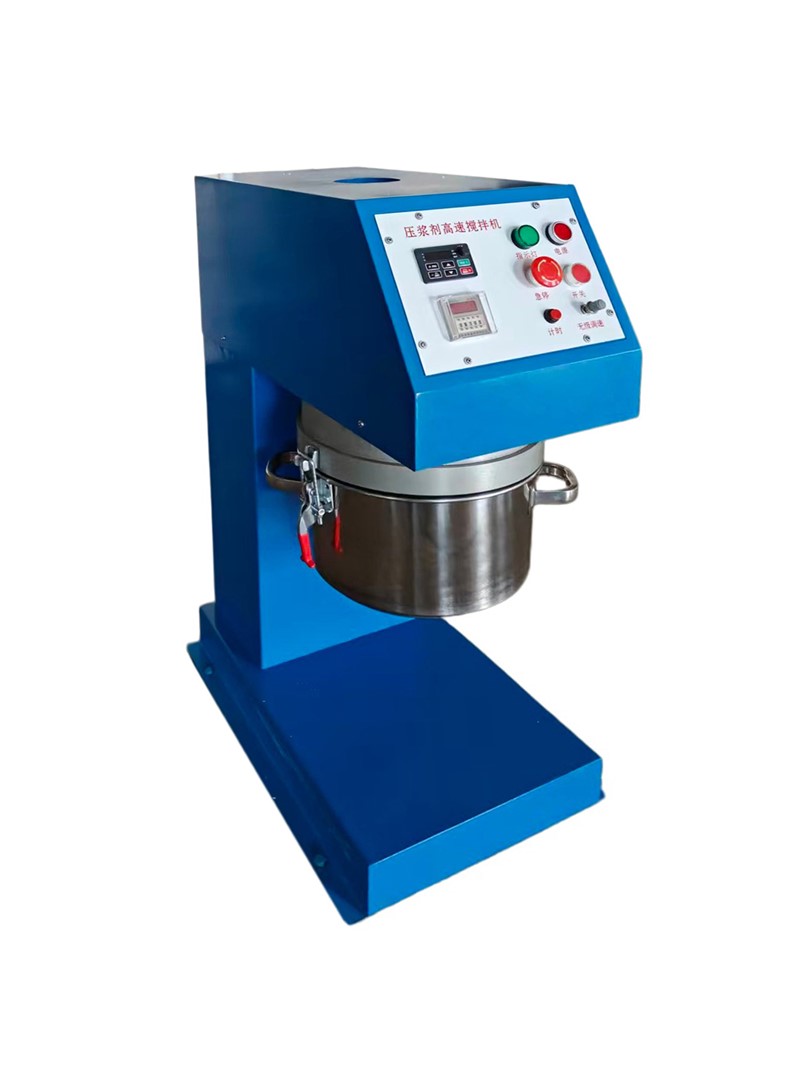

整機結構組成

立式主機機架：加厚鋼板一體焊接，底座配置防滑減震腳墊；

變頻電機總成：內置高性能變頻器，實現轉速無級可調；

升降鎖緊機構：升降控制手柄，機頭抬升 40° 自動鎖止，下壓后自動鎖緊；

攪拌軸與渦輪葉片：實心不銹鋼主軸，雙層渦輪葉片，高速剪切物料；

可拆卸不銹鋼攪拌桶：桶體帶有容積刻度，逆時針取下、順時針擰緊固定；

控制面板：時間設定按鍵、轉速調節旋鈕、啟動按鈕、停止按鈕、緊急停止開關；

電源線接地裝置，設備必須可靠接地，配備外部漏電保護器。
